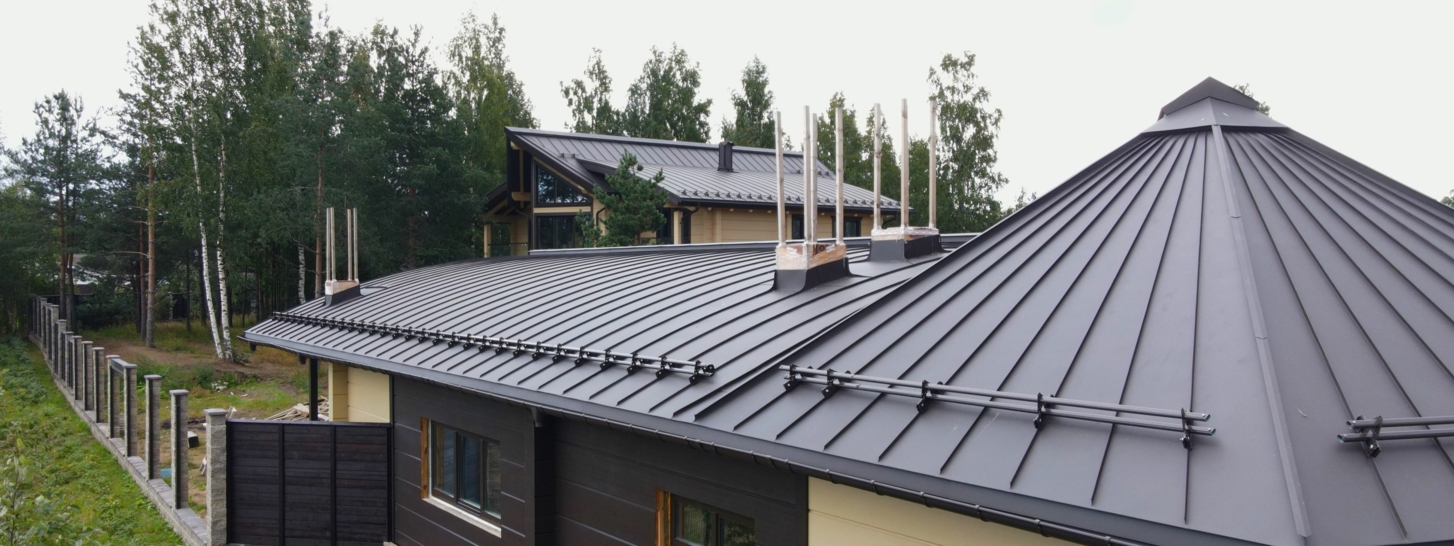

Малоуклонные и сложные скатные крыши

Кровельные покрытия на скатных крышах могут пропускать дождевую и талую воду через крепления (например, саморезы), соединения элементов, пазы черепицы или даже через фальцы на металлической кровле, а также в местах примыканий кровельного покрытия к проходкам.

На длинных ендовах и в кюветах могут образовываться снежные мешки, а во время оттепелей или при ошибках в утеплении, пароизоляции и организации вент зазора возможно проникновение талой воды под кровельное покрытие.

Малые углы наклона кровли и длинные скаты, большое число проходок, ендов, переломов и т.д. способствуют проникновению дождевой и талой воды под кровельное покрытие. Подкровельная изоляция является гарантией надежности кровли и не должна допустить попадание воды в нижележащие слои, особенно на утепленных крышах.

Одним из самых авторитетных документов в области надежности крыш являются Ремесленные правила ZVDH (Немецкого Отраслевого Союза Кровельщиков), в которых приведены разные варианты состава кровельных пирогов с присвоением им Классов надежности: от самого простого, 6го Класса, до самого надежного - 1го Класса. Помимо состава кровельного пирога, в правилах описаны и требования к характеристикам применяемых изоляционных материалов.

Комбинация технических решений пирогов и свойств материалов формирует Систему подкровельной изоляции.

Отдельные положения правил ZVDH уже сейчас отражены в актуальной версии СП «КРОВЛИ».

Ниже приведены рекомендации по выбору Системы и соответствующим материалам DELTA с указанием Классов подкровельной изоляции, а также с учетом практического опыта кровельщиков России и Европы.

Выбор системы подкровельной изоляции

На выбор системы подкровельной изоляции влияют следующие факторы:

  • Угол наклона крыши
  • Тип кровельного покрытия
  • Наличие на крыше ендов, хребтов, проходок, мансардных окон и других элементов, затрудняющих подкровельную вентиляцию. Такие крыши можно назвать "сложными"
  • Сложные климатические условия в период строительства и эксплуатации здания: обильные дожди и снегопады; большие среднесуточные перепады или частые переходы температуры через 0 0С в осенне-весенний период; ветра; прибрежная и предгорная зоны строительства

Угол наклона крыши

В международной практике на основе дождевых тестов кровельным материалам присваивается «РНК» Рекомендованный Наклон Кровли и «МНК» - Минимальный Наклон Кровли.
В СП "Кровли" можно найти аналогичную таблицу, однако без указания, какие конкретно уклоны указаны, минимальные или рекомендованные: Таблица 4.1.



smallRetina 12:42:38 mediumAlias 12:42:38 large 12:42:38 xlarge 12:42:38

Разъяснения *

  • По металлочерепице данные сильно расходятся в разных странах и у разных производителей. Мы опираемся на многолетнюю практику применения покрытий из металлических волнистых листов. СП "Кровли" устанавливает угол наклона для металлочерепицы не менее 120.
  • Для фальцевой кровли РНК не задается, т.к. ее герметичность, особенно в зоне проходок, в большей степени зависит не от самого материала, а от квалификации кровельщика. Выбирать систему подкровельной изоляции мы рекомендуем по принципу разумности и в соответствии с рекомендациями подрядчика.



Простые крыши с углом наклона больше или равным РНК

Применяется классический кровельный пирог с проклейкой нахлестов гидроизоляции (Класс 4), или без нее (Класс 5). Однако в связи с тем, что большая часть наиболее заселенных областей России находится в климатических условиях, которые ранее мы описали как "сложные", действующая редакция СП "Кровли" рекомендует применять решения, характерные для более высокого, 3го Класса подкровельной изоляции на всех крышах. Об этих и других рекомендациях вы узнаете дальше на этой странице.



Крыши с углом наклона ниже РНК до 8 градусов, "нормальной" длинной скатов и небольшим числом проходок

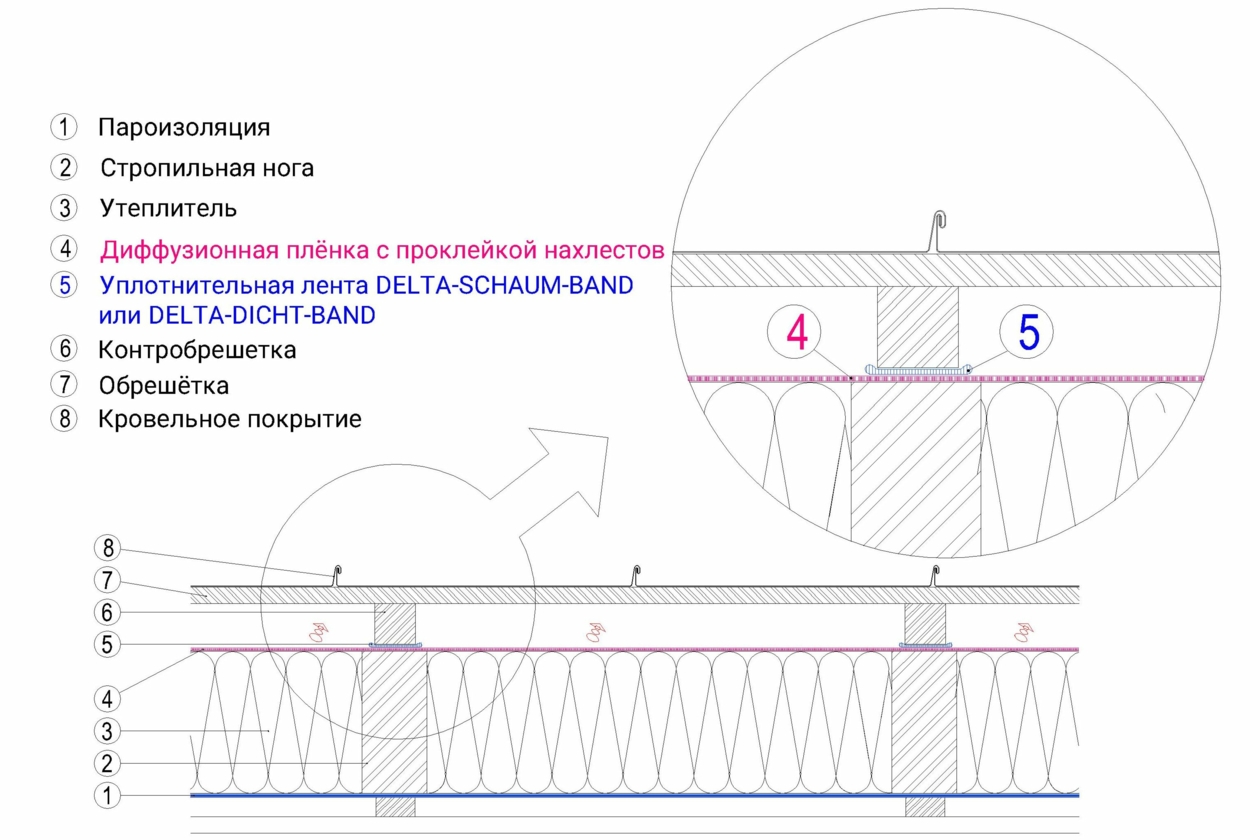

Рекомендуется выполнять с проклейкой нахлестов гидро- ветрозащитной мембраны и с уплотнением контробрешетки специальными лентами.

3й Класс подкровельной изоляции.

Данные рекомендации отражены в положениях СП Кровли:

«п. 4.4а. Диффузионные ветроводозащитные и водозащитные плёнки должны быть уложены непрерывным слоем на всей поверхности изолируемой конструкции.

Продольные и поперечные нахлёсты диффузионных ветроводозащитных и водозащитных плёнок должны составлять не менее 100 мм и быть проклеены при помощи клеящих лент или специальных клеевых составов.

На диффузионную ветроводозащитную или водозащитную плёнку, расположенную между стропил и контробрешёткой, предусматривают укладку уплотнительной ленты или другого герметизирующего материала для исключения проникания влаги в местах расположения крепёжных элементов».

Уплотнение контробрешётки и герметизация нахлестов мембран защищают от:

  • протечек во время выполнения кровельных работ, до укладки кровельного покрытия
  • протечек воды, проникающей под кровельное покрытие через стыки, или задуваемой ветром в вентиляционные каналы и примыкания к проходкам
  • аварийных протечек во время эксплуатации при повреждении кровельного материала
  • протечек конденсата на кровлях из металла или керамики, особенно когда сложность крыши затрудняет вентиляцию подкровельного пространства
  • DELTA®-DICHT-BAND применяется для наиболее ответственных узлов и крыш сложной формы, а также в случаях, когда используемые пиломатериалы для контробрешетки, стропил или настила обладают не идеальной геометрией

Крыши с углом наклона ниже РНК на 8-12 градусов, а также с длинными скатами и большим числом проходок и сложных элементов

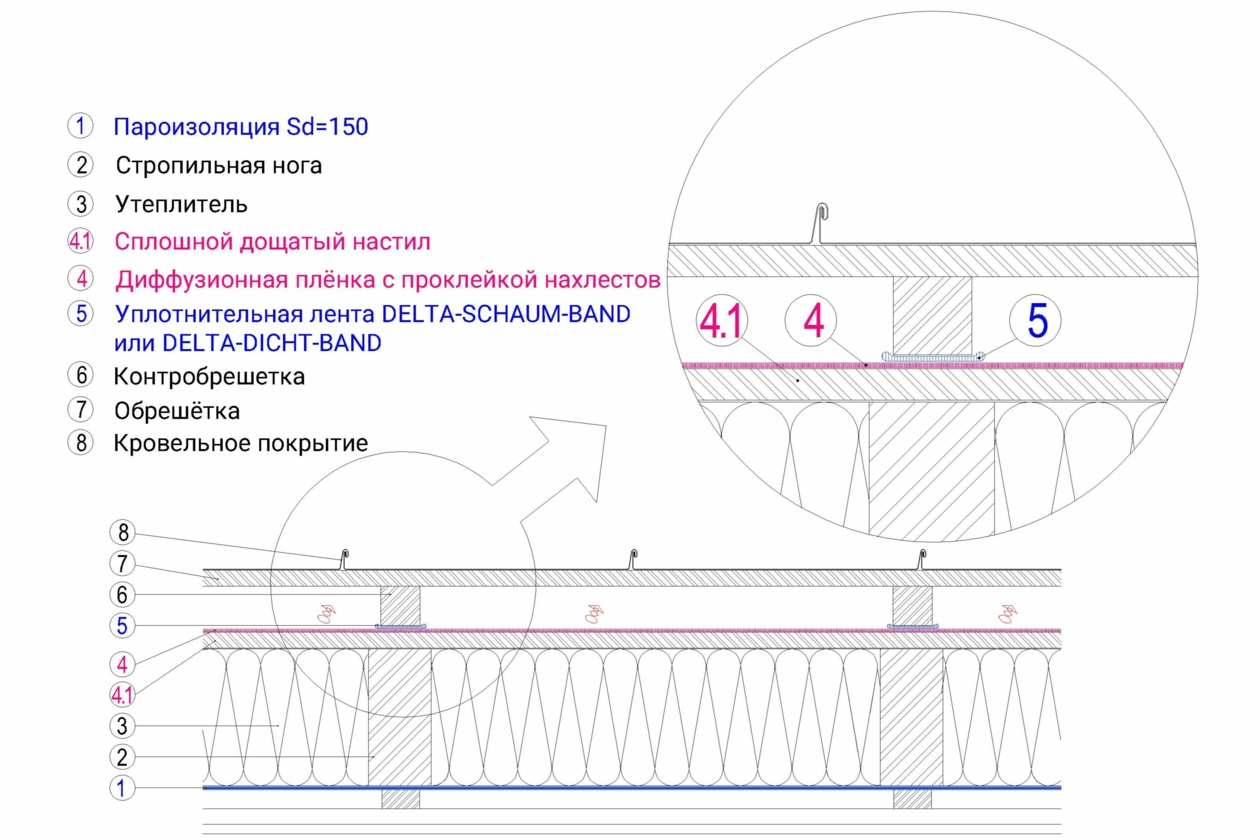

Система изоляции характерна тем, что мембрана укладывается на сплошной настил из обрезной доски, к которому вплотную монтируется утеплитель. При этом выполняются все условия проклейки нахлестов и герметизации контробрешетки.

2й Класс подкровельной изоляции.

Т.к. черепичные кровли и кровли из других штучных материалов имеют наибольшие РНК и МНК, соответствующие требования описываются в разделе СП "Кровли" для черепичных крыш, однако они справедливы и для других типов кровельных покрытий:

6.13 "........ под кровлей с уклоном 10 - менее 16 пленку укладывают по сплошному настилу ........."

Также следует учитывать, что при наличи сплошного настила над утеплителем выход избыточного конденсата из конструкции замедляется, поэтому рекомендуется применять пароизоляционные пленки с высоким значением коэффициента эквивалентной толщины сопротивления диффузии водяного пара Sd≥150.

Важные требования:

  • К мембранам и пленкам, укладываемым по сплошному настилу, правила ZVDH предъявляют повышенные требования по прочности и водонепроницаемости. Европейские производители в характеристиках своих мембран и пленок указывают соответствующую маркировку UDB-A
  • Утеплитель должен быть смонтирован вплотную к доскам настила. Следует исключить пустоты и зазоры.
  • Риск конденсации есть только при попадании влажного воздуха из помещения или из атмосферы, поэтому нахлесты диффузионной мембраны и пароизоляции должны быть надежно проклеены. Особое внимание надо уделить приклейке примыканий пароизоляции к строительным конструкциям и герметизации проходок.

Экстремально пологие крыши с длинными скатами, а также крыши с углом наклона на 12 градусов меньше РНК

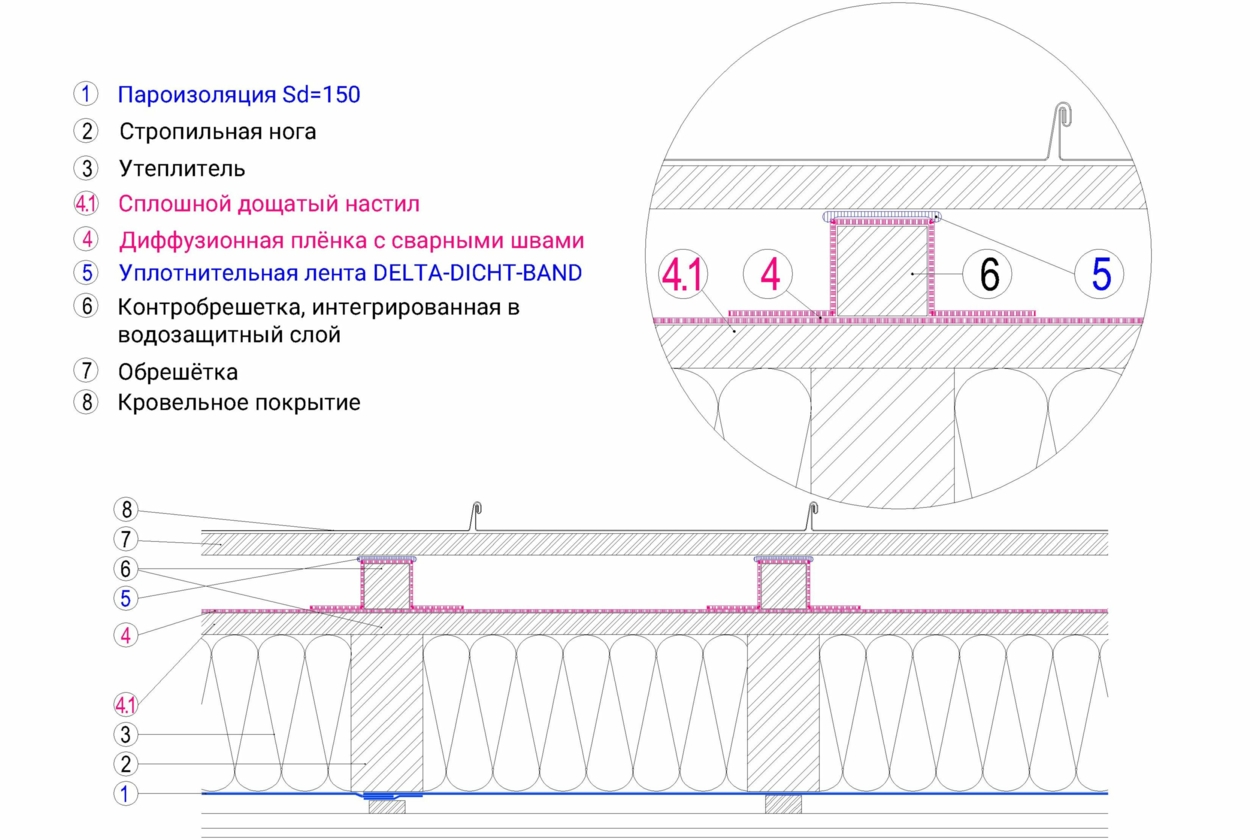

Диффузионная мембрана также укладывается по сплошному настилу как и в 2м Классе, однако контробрешетка должна быть интегрирована в водозащитный слой, т.е. располагаться под гидроизоляцией.

1й Класс подкровельной изоляции.

Важные требования для подкровельной изоляции 1го Класса:

  • Все швы и нахлесты должны быть гомогенными, т.е. сварены специальными растворителями или горячим воздухом. Применение клеев или лент не допускается.
  • Производитель должен подтвердить, что плёнки одобрены для такого применения, а также предназначены для устройства «нижней кровли» и обладают классом UDB-A.
  • Никакие открытые крепления гидроизоляционного материала не допускается, даже с уплотнительными шайбами и т.п.
  • При исполнении проходок и примыканий должны применяться исключительно системные аксессуары от производителя.

Крыши 1го Класса на зданиях с высокой эксплуатационной влажностью

В зданиях с влажным или мокрым влажностным режимом помещений, а также большим объемом мокрых отделочных работ, проводимых в зимний период, возможно образование льда на диффузионной мембране, который полностью прекращает вывод избыточной влажности из утеплителя. В таких случаях рекомендуется схема кровельного пирога с двумя вентиляционными каналами. При этом гидроизоляционная пленка по настилу может быть диффузионно закрытой.

Схема с двумя вент зазорами может быть работоспособной только при условии достаточной вентиляции нижнего зазора, что требует организации входа воздуха на карнизе и выхода на коньке в обоих вентиляционных зазорах. Обеспечить достаточную вентиляцию нижнего зазора можно за счёт естесственной и принудительной вентиляции, например, при помощи инерционных турбин или электрических вентиляторов. Мы рекомендуем использовать такую схему только на простых одно- и двускатных крышах с малым числом проходок.

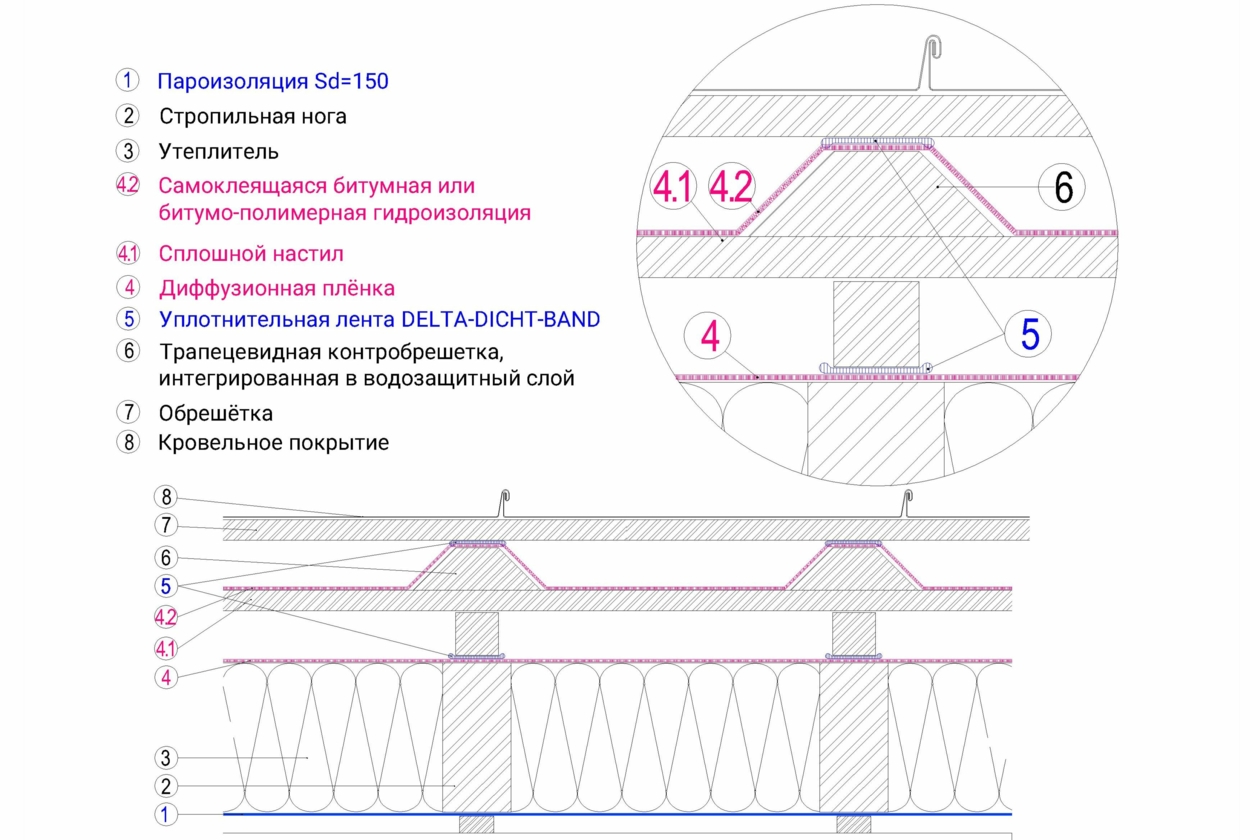

В качестве верхнего подкровельного гидроизоляционного слоя помимо DELTA®-ALPINA могут применяться диффузионнозакрытые битумные и полимерные самоклеящиеся материалы, однако они требуют применения дорогостоящей трапецевидной обрешётки. Такие крыши, также как и в Классе 2, должны обеспечивать достаточную естественную или принудительную вентиляцию обоих вент зазоров, а также должны быть простыми с минимальным количеством проходок.

Общие требования и рекомендации

Требования к пленкам и мембранам, применяемым на крышах с системой подкровельной изоляции 1го и 2го Классов

На малоуклонных крышах мембраны и пленки подвергаются повышенной нагрузке из-за перемещения кровельщиков и материалов, а также более высокого объема прямого УФ излучения. В связи с этим пленки должны соответствовать повышенным требованиям ZVDH по стойкости к испытаниям на ускоренное старение, прочности на разрыв вдоль/поперёк рулона и устойчивости к проливным дождям. Эти пленки проходят более жесткий тест, чем описано в EN 13859, основном документе, предъявляющем требования к подкровельным пленкам и методам их испытаний. В ходе тестов мембраны подвергаются более длительному УФ и температурному воздействию.

Классы UDB-A для мембран и USB-A для водозащитных пленок присваиваются по результатам испытаний:

  • на устойчивость к проливным дождям по методике Берлинского Технологического Университета (Schlagregentest der TU Berlin),
  • на сопротивление разрывному усилию (по EN 12311-1) диффузионной мембраны (водоизоляционной пленки) после процедуры искусственного старения, которое должно составлять не менее 250 N на образце шириной 5 см.

Все диффузионные мембраны и пленки DELTA®, за исключением DELTA-XX PLUS® LIGHT, соответствуют классам UDB-A\USB-A.

Устройство сплошного настила по утеплителю под диффузионную мембрану

Наилучшим материалом для сплошного настила является обрезная доска, уложенная с зазором не более 5 мм.

Деревянный настил в некоторой степени затрудняет вывод излишнего водяного пара из кровельного пирога, однако древесина способна впитывать и распределять внутри себя объемы влаги, значительно превышающие то количество, что образуется в кровельной конструкции при герметично выполненной пароизоляции. В последствии влага из доски также выводится в атмосферу через диффузионную мембрану и вент зазор.

smallRetina 12:42:42 mediumAlias 12:42:42 large 12:42:42 xlarge 12:42:42

Листы фанеры и плиты OSB имеют большее сопротивление диффузии водяного пара, чем деревянный настил, в связи с чем мы не рекомендуем применять OSB/фанеру в пирогах с сплошным настилом по утеплителю.

При 2х-слойной системе вентиляции OSB/фанеру можно использовать без ограничений, однако надо учитывать, что может понадобиться дополнительная обрешетка, чтобы обеспечить опору в местах стыка листов.

Рекомендации по герметизации проходок

На малоуклонных кровлях критически важно обеспечить герметичность всех проходок через гидроизоляционный слой. СП "Кровли" дает следующие рекомендации:

"4.4а На примыканиях к проходящим через конструктивные слои крыши элементам (например, трубам, стенам и т.п.), предусматривают укладку одного дополнительного слоя диффузионной ветроводозащитной или водозащитной плёнки, который должен быть поднят на вертикальные поверхности выступающих элементов выше планируемой поверхности кровельного покрытия на высоту не менее 100 мм и закреплён к ним самоклеящейся лентой, клеем, пастой или другим герметизирующим материалом.

На карнизном участке диффузионная ветроводозащитная или водозащитная пленка должна быть приклеена к капельнику с помощью самоклеящейся ленты или клея."

smallRetina 12:42:42 mediumAlias 12:42:42 large 12:42:42 xlarge 12:42:42

Технология выполнения работ и применяемые материалы для герметизации зависят от типа и размера проходки. Согласно требованиям ZVDH, производитель мембран и пленок должен либо сам поставлять герметизирующие материалы, либо указать подходящие материалы сторонних производителей.

Ознакомиться с полным ассортиментом клеящей программы DELTA® можно на этом сайте, а посмотреть видео с методикой герметизации различных проходок на нашем RuTube канале.

С мембраной DELTA®-ALPINA применяются только специальные аксессуары, ссылка на которые дана на её странице.

Рекомендации по организации вентиляционного зазора

Вентиляционный зазор в кровле играет ключевую роль в нормализации температурно-влажностного режима утеплителя. Узлы карниза, хребта и конька должны обеспечивать вход\выход воздуха.

Размер вентиляционного зазора регулируется размером контробрешетки и выбирается в зависимости от длины ската и угла наклона кровли по таблице А.2 СП "Кровли".

smallRetina 12:42:42 mediumAlias 12:42:42 large 12:42:42 xlarge 12:42:42

Согласно п 4.5 СП "Кровли" "Минимальная общая площадь входных отверстий вентиляционного канала на карнизном участке - 200 см/м, а выходных отверстий на коньке - 100 см/м." Т.е. минимальный непрерывный входной вентиляционный зазор при высоте контробрешетки 50 мм на карнизе должен быть высотой 2 см, а на коньке - 1 см. Мы рекомендуем увеличивать размеры входных\выходных отверстий пропорционально высоте контробрешетки. Необходимо учитывать, что эффективность подкровельной вентиляции будет уменьшаться за счёт вентиляционных лент/сеток/аэроэлементов, которые защищают вентиляционные зазоры от попадания мусора, листвы, проникновения насекомых и животных.



Видеоматериалы по теме

Малоуклонные кровли. Вебинар DELTA

Подробные практические рекомендации по реализации малоуклонных скатных крыш

На вебинаре подробно описываются все Классы подкровельной изоляции. Представлен проект Стандарта Национального кровельного союза (далее - СТО) по выбору конструктивных решений подкровельного слоя скатных крыш, который разрабатывается на базе «Памятки для нижних кровель и подкровельной изоляции с однослойной и двухслойной вентиляцией», которая применяется в качестве основного документа Центральным Союзом кровельщиков Германии (ZVDH). СТО НКС будет определять функции и требования к подкровельным изоляционным слоям для скатных крыш с учётом повышенных требований климатических условий РФ.
